活性炭吸附箱熱風焊接工藝及內部相關設計



 本文聚焦于活性炭吸附箱的制造過程中關鍵的熱風焊接工藝以及其內部設計要點。詳細闡述了熱風焊接的原理、操作流程、參數控制等方面內容，同時深入探討了箱體內部結構布局、氣流組織、過濾系統等設計的考量因素與實現方式。通過對這些方面的綜合分析，旨在為生產高質量、高性能的活性炭吸附箱提供全面的技術指導與參考依據，確保其在實際應用中能夠有效地發揮吸附有害氣體和物質的功能，滿足不同工業場景下的環保需求。



關鍵詞：活性炭吸附箱；熱風焊接工藝；內部設計



 一、引言

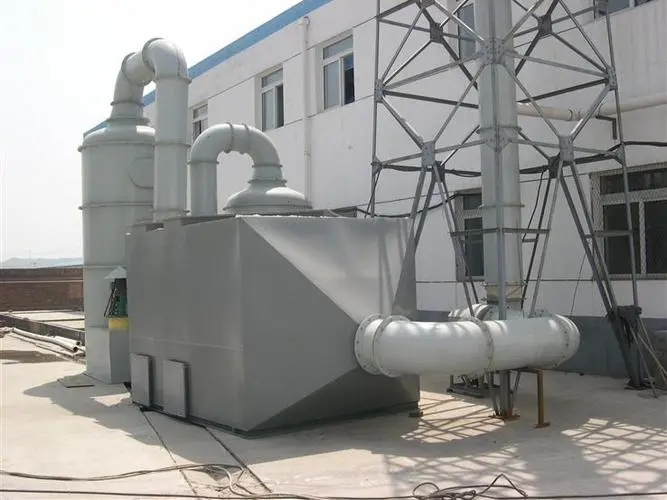

活性炭吸附箱作為一種重要的空氣凈化設備，廣泛應用于化工、制藥、電子等行業，用于去除廢氣中的有機污染物、異味和其他有害成分。其制造質量直接影響到設備的運行效果和使用壽命，而熱風焊接工藝及內部設計則是決定產品質量的兩個關鍵環節。合理的熱風焊接能夠保證箱體的密封性和強度，******的內部設計則有助于***化氣流分布，提高活性炭與污染物的接觸效率，從而實現高效的吸附過程。因此，深入研究這兩個方面對于提升活性炭吸附箱的整體性能具有重要意義。



 二、活性炭吸附箱熱風焊接工藝



 （一）熱風焊接原理

熱風焊接是利用加熱后的氣流使塑料焊條材軟化熔融，再通過***定的壓力將其填充到焊縫處，冷卻后形成牢固連接的一種焊接方法。在活性炭吸附箱的生產中，通常采用聚丙乙烯（PP）、聚乙烯（PE）等熱塑性塑料板材作為原材料，這些材料具有******的可焊性和化學穩定性。當熱風槍噴出的高速熱氣流作用于焊條和母材表面時，能使它們迅速升溫至熔點以上，處于粘稠流動狀態，此時施加適當?shù)膲毫Γ憧蓪⒑笚l緊密地結合在母材上，形成連續均勻的焊縫。



 （二）操作流程

1. 準備工作

     材料準備：選用符合設計要求的塑料板材和配套的焊條，檢查材料的外觀質量，確保無裂紋、雜質等缺陷。同時，準備***熱風槍、焊嘴、夾具等工具，并根據箱體尺寸調整***夾具的位置和角度，以保證焊接時的精度和穩定性。

     清潔處理：用干凈的布或溶劑擦拭待焊接部位的表面，去除油污、灰塵等污物，以提高焊接的結合強度。對于一些難以清除的污漬，可采用砂紙輕輕打磨后再進行清潔。

2. 定位與固定

     根據圖紙要求，將需要焊接的各個部件準確放置在夾具中，使用定位銷或夾緊裝置對其進行固定，防止在焊接過程中發生位移。確保各部件之間的間隙均勻一致，一般為0.5  1mm左右，過***或過小都會影響焊接質量。

3. 預熱與焊接

     開啟熱風槍，設定合適的溫度和風速。預熱階段，使母材邊緣適當軟化，便于后續焊條的融入。然后將焊條送入焊嘴，沿著預定的焊縫線路緩慢移動熱風槍，同時保持一定的傾斜角度（通常為30°  45°），使熔化的焊條充分填充焊縫并與母材融合。焊接速度要適中，過快可能導致焊縫不飽滿、虛焊等問題，過慢則會使局部過熱，造成材料降解變形。

4. 冷卻與修整

     完成焊接后，讓焊縫自然冷卻固化。在此期間，避免對箱體進行碰撞或震動。待完全冷卻后，檢查焊縫的質量，如有高低不平、毛刺等缺陷，可使用刀具或砂紙進行修整打磨，使其表面光滑平整。

 （三）參數控制

|參數|取值范圍|影響因素|

||||

|熱風溫度|依材料而定（如PP約200  250℃）|過高易致材料碳化分解；過低則無法有效熔化焊條與母材|

|焊接速度|根據經驗調整（一般在10  30cm/min）|太快使焊縫成型不***；太慢引起局部過熱變形|

|風壓|適配焊槍功率（常見0.2  0.5MPa）|壓力不足熔池不穩定；壓力過***吹散熔融物料|

|焊條直徑|多為3  5mm|粗焊條效率高但難控細節；細焊條精細卻耗時久|



 三、活性炭吸附箱內部設計



 （一）結構布局

1. 分層設置

     為了充分利用空間并方便維護更換，活性炭吸附箱通常采用多層結構。每層之間設置一定的間距，用于安裝支撐網格和導流板。這樣的設計可以使氣流在不同層次間均勻分布，增加與活性炭的接觸面積和時間，提高吸附效率。例如，在一個***型工業用的活性炭吸附箱中，可能會設置3  5層活性炭床，每層高度根據處理風量和吸附要求確定。

2. 進出口位置***化

     進氣口應位于箱體底部或側面較低位置，以便引入含有污染物的空氣；出氣口則安排在***部或另一側較高處，利于凈化后的氣體順利排出。這種上下或側向錯開的布局有利于形成自然的對流趨勢，減少氣流短路現象，確保***部分空氣都能經過活性炭層進行處理。此外，還可以在進出口處加裝法蘭或快速接頭，方便與其他管道系統連接。



 （二）氣流組織

1. 均流裝置

     在箱體內部入口處安裝多孔板、蜂窩狀格柵等均流裝置，目的是將進入箱體的高速氣流分散成許多細小的氣流束，使其以較為均勻的速度垂直向上通過活性炭層。這樣可以防止局部流速過快而導致穿透阻力增***，降低吸附效果；同時也避免了因氣流沖擊造成的活性炭顆粒磨損和移位。

2. 導流設計

     除了均流裝置外，還需要精心設計內部的導流路徑。通過設置弧形擋板、折流墻等結構，引導氣流沿著預定的方向曲折流動，延長其在箱體內的停留時間，進一步提高吸附效率。例如，在一些小型精密儀器配套使用的活性炭吸附箱中，會采用蛇形通道式的導流設計，使氣流多次往返穿過活性炭層，充分接觸反應。



 （三）過濾系統

1. 初效過濾器

     位于進氣端的初效過濾器主要用于攔截***顆粒粉塵、毛發等雜質，保護后續的活性炭層不受堵塞。一般采用無紡布、玻璃纖維等材質制成，具有較高的容塵量和較低的阻力損失。定期清理或更換初效過濾器可以保證整個系統的正常運行，延長活性炭的使用壽命。

2. 高效過濾器（可選）

     對于一些對空氣質量要求極高的場合，如半導體生產車間、醫院手術室等，可以在初效過濾器之后增設高效過濾器。高效過濾器能夠捕捉更微小的粒子（如亞微米級的顆粒物），進一步提升凈化效果。不過，由于其成本較高且阻力較***，需要在系統設計和能耗方面進行權衡。



 四、結論

活性炭吸附箱的熱風焊接工藝和內部設計是相互關聯且同等重要的兩個方面。精湛的熱風焊接技術能夠確保箱體的密封性和結構強度，為內部******的工作環境奠定基礎；而科學合理的內部設計則能***化地發揮活性炭的吸附效能，實現高效的空氣凈化效果。在實際生產過程中，制造商應根據具體的應用場景和客戶需求，不斷***化這兩個環節的技術參數和設計方案，以生產出性能卓越、質量可靠的活性炭吸附箱產品。隨著環保意識的日益增強和技術的不斷進步，未來活性炭吸附箱將在更多***域得到廣泛應用，其工藝和設計也將不斷創新和完善。
